lipro
lipro 65W 2C1A氮化镓86面板
lipro这款快充面板自带2C1A接口，取代了传统充电器，能够直接插线为手机充电，大大方便了消费者使用。同时氮化镓技术的加持，提升了功率密度，在插座盒有限的空间内部，达成了65W的输出功率，满足笔记本和手机充电需求。
充电头网通过拆解了解到，这款快充面板内部采用两层PCB焊接连接，分别对应降压模块和电源模块。PCB背面粘贴导热垫和散热片，电源模块采用灌封工艺，增强散热能力和耐候性。电源模块采用安森美NCP1342主控搭配纳微NV6117氮化镓功率芯片，MPS MP6908A同步整流控制器和万代同步整流管组成。
降压模块采用三路智融SW3518S搭配同步降压管和降压电感，组成三路独立的降压电路，对应到三个接口都能支持65W输出。快充面板内部布局紧凑，空间得到充分利用，减小了整体体积的同时让充电更加便捷。
NVC雷士电工
雷士电工65W 1A1C快充86面板
雷士电工快充86面板具备1A1C快充接口，可以像传统的插座面板一样安装在墙壁内部。USB-C接口支持65W输出，USB-A接口支持30W输出，在使用时可以直接连接数据线为笔记本电脑或手机充电，免去寻找插座连接充电器的麻烦。

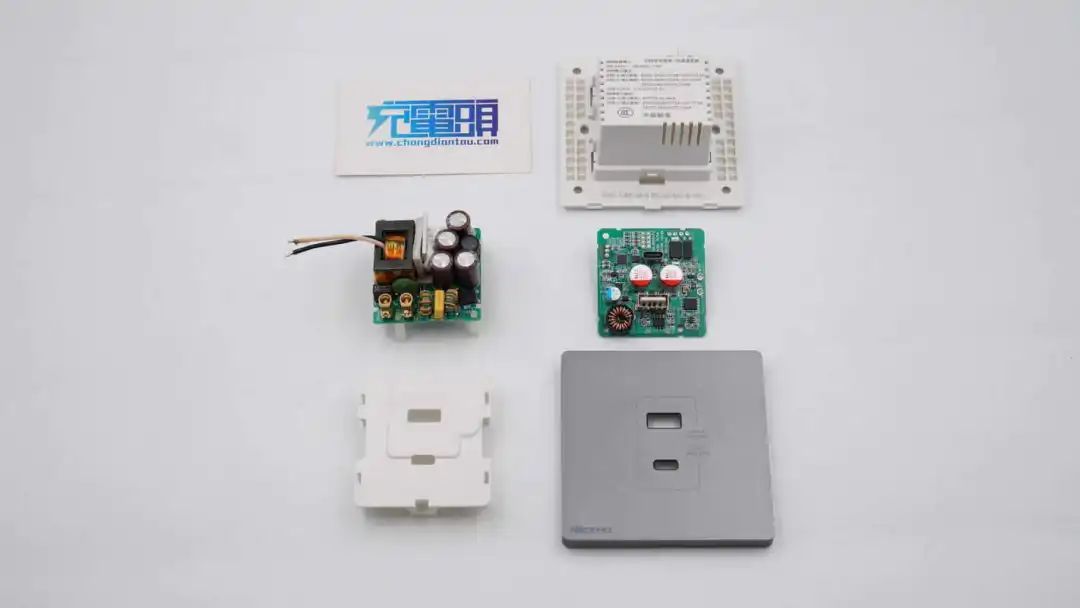

充电头网通过拆解了解到，雷士这款快充面板内部采用两块PCB焊接组成，其中一块为开关电源，另一块为同步整流和协议功能。初级采用安森美NCP1342主控芯片，搭配英诺赛科INN650D190A氮化镓开关管。同步整流采用MPS MP6908A同步整流芯片搭配锐骏RUH120N90M同步整流管。
输出采用英集芯IP2726协议芯片，用于USB-C和USB-A接口，USB-A口使用硅动力SP1231同步降压转换器，用于USB-C口和USB-A口同时输出时，为USB-A口降压。氮化镓开关管贴有导热垫和散热片散热，内部高压滤波电容来自永铭，输出固态电容来自绿宝石和新瑞隆，整体的设计和用料不错。
充电头网总结
本次汇总的三款86快充面板均为仅支持快充输出，不支持AC输出的86面板，其中ABB快充面板为内置三路独立的电路，两个USB-C接口与USB-A接口独立输出，单个USB-C接口支持18W输出。而魅族和雷士电工两款65W快充面板内部均使用氮化镓器件提升转换效率。
两款65W快充面板均采用反激开关电源搭配同步降压电路的方式，这种方式与氮化镓充电器方案相同，可以获得相同的使用体验。对于固定使用充电器的场合，使用86快充面板来代替充电器，相当于将充电器隐藏在墙体内部，可以获得更加干净整洁的体验。
